Hvorfor er sandwichpaneler for rene rom den foretrukne vegg- og takløsningen for kontrollerte miljøer?

Hva er et Clean Room Sandwich Panel?

A rene rom sandwichpanel er et prefabrikkert, flerlags bygningspanel konstruert spesielt for bruk i kontrollerte miljøer der luftbåren forurensning, temperaturstabilitet, hygiene og strukturell integritet må opprettholdes til strenge standarder. Panelet består av to stive ytre plater - typisk galvanisert stål, rustfritt stål eller aluminium - bundet til et isolerende kjernemateriale som gir termisk ytelse, akustisk demping og strukturell stivhet i et enkelt komposittelement. Resultatet er et selvbærende vegg-, tak- eller skillesystem som kan installeres raskt og rekonfigureres etter hvert som anleggskravene endres, uten at det går på bekostning av miljøkontrollene som definerer et fungerende renrom.

Det som skiller et rentromssandwichpanel fra standard arkitektoniske sandwichpaneler er presisjonen som hvert materiale, skjøt, finish og dimensjonstoleranse spesifiseres og kontrolleres med. I et rentromsmiljø – enten det er klassifisert til ISO 1 til ISO 9 under ISO 14644-standarden, eller til GMP Grade A til D som kreves av farmasøytiske reguleringsorganer – er bygningsskallet ikke bare strukturelt. Det er en aktiv komponent i forurensningskontrollsystemet. Hver overflate må motstå mikrobiell vekst, ikke avgi partikler, tåle hyppig kjemisk rengjøring og opprettholde dimensjonsstabilitet under de positive trykkforskjellene som forhindrer inntrengning av forurensninger. Standard konstruksjonsplater designet for industrielle eller kommersielle bygninger kan ikke oppfylle disse kravene, og det er nettopp grunnen til at cleanroom sandwichpanelet eksisterer som en distinkt produktkategori.

Den unike flerlagskonstruksjonen som skiller disse panelene

Den definerende egenskapen til et sandwichpanel i et rent rom er dets komposittkonstruksjon, som integrerer flere ytelsesfunksjoner i en enkelt paneltykkelse som vanligvis varierer fra 50 mm til 150 mm. Hvert lag av panelet bidrar med et spesifikt sett med egenskaper, og samspillet mellom lagene er konstruert for å produsere en kombinert ytelsesprofil som intet enkelt materiale kan oppnå alene.

Utvendige ark

De indre og ytre bekledningsplatene danner de synlige og funksjonelle overflatene på panelet. For bruk i rene rom er disse oftest produsert av ferdigmalt galvanisert stål med et polyester-, epoksy- eller PVDF-belegg påført den romvendte overflaten. Beleggsystemet må være ikke-porøst, kjemisk motstandsdyktig og tåle gjentatt rengjøring med isopropylalkohol, hydrogenperoksiddamp, natriumhypokloritt og andre aggressive desinfeksjonsmidler som brukes i farmasøytiske miljøer og halvlederproduksjonsmiljøer. Belegg i rustfritt stål - typisk klasse 304 eller 316L - er spesifisert for de mest krevende bruksområdene, for eksempel aseptiske farmasøytiske produksjonsområder eller rene rom for matforedling, hvor overlegen korrosjonsbestandighet og evnen til å elektropoleres til en nesten speilfinish er nødvendig. Aluminiumsbelegg brukes der vektreduksjon er prioritert uten å ofre korrosjonsbestandigheten.

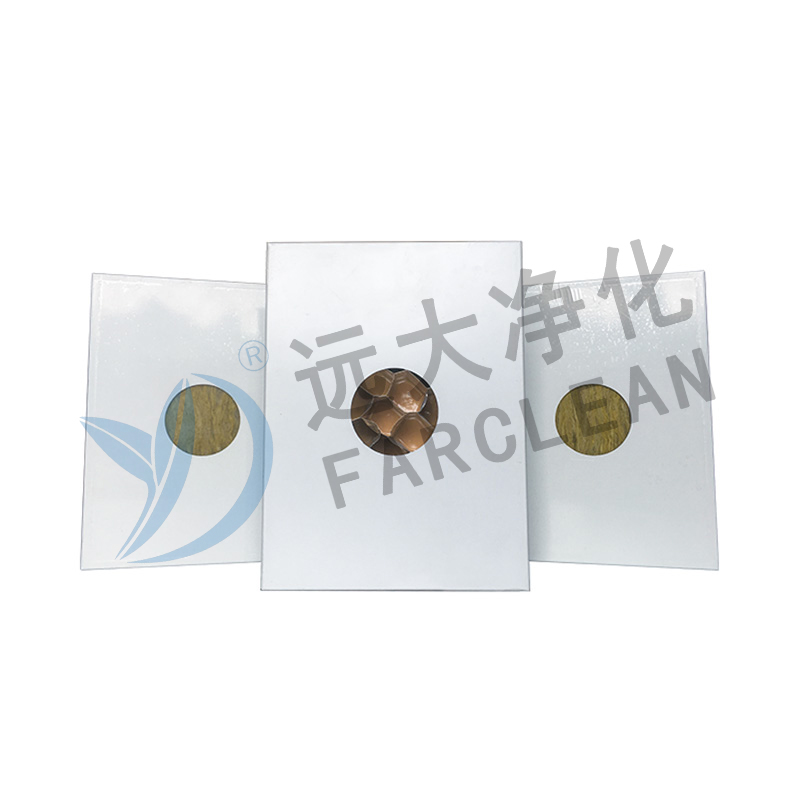

Isolerende kjernematerialer

Kjernematerialet okkuperer panelets sentrale sone og er ansvarlig for termisk isolasjon, akustisk ytelse, brannmotstand og en betydelig del av panelets strukturelle stivhet. Renromssandwichpaneler produseres med flere kjernetyper, hver tilpasset ulike ytelsesprioriteringer. Mineralull (steinull) kjerner gir utmerket brannmotstand – oppnår ikke-brennbare klassifiseringer i henhold til EN 13501-1 – og er spesifisert i farmasøytiske anlegg og sykehus der brannsikkerhetsbestemmelsene er strengest. Polyuretan (PUR) og polyisocyanurat (PIR) skumkjerner tilbyr overlegne termiske isolasjonsverdier (lavere lambda-koeffisienter) for samme paneltykkelse, noe som gjør dem til det foretrukne valget der energieffektivitet og temperaturkontrollpresisjon er de primære driverne. Honeycomb aluminium eller papirkjerner gir eksepsjonelle styrke-til-vekt-forhold for takpaneler der strukturell bæreevne er nødvendig uten å legge til overdreven vekt til støttestrukturen.

Lufttetthet og trykkintegritet: En kritisk differensiator

Et av de mest teknisk krevende kravene til en renroms bygningskonvolutt er lufttetthet. Rene rom opprettholdes ved positivt lufttrykk i forhold til tilstøtende mindre kontrollerte rom, og skaper en trykkforskjell som kontinuerlig prøver å tvinge luft - og eventuelle forurensninger den bærer - utover gjennom ethvert gap, skjøt eller penetrasjon i konvolutten. Hvis panelsystemet tillater luftlekkasje, kompromitteres trykkforskjellen og strategien for forurensningskontroll mislykkes, uavhengig av hvor kraftig HVAC- og filtreringssystemet er.

Sandwichpaneler i rene rom oppfyller dette kravet gjennom et nøyaktig konstruert sammenlåsingssystem. Paneler kobles til hverandre og til strukturelle rammeelementer via not-og-fjær- eller kamlåsforbindelser som er forseglet med kontinuerlige perler av godkjent fugemasse - typisk silikon- eller polyuretanbasert - påført under installasjonen. Fugegeometrien er designet for å imøtekomme termisk ekspansjon og mindre strukturelle bevegelser uten å bryte forseglingen, og opprettholder lufttettheten over hele anleggets levetid. Innvendige hjørneskjøter, tak-til-vegg-forbindelser og gjennomføringer for tjenester - elektriske ledninger, rør, HVAC-kanaler - krever alle spesialdesignede trimstykker og pakningssystemer som opprettholder trykkintegriteten til konvolutten ved hvert overgangspunkt.

Luftlekkasjetesting etter installasjon, ved bruk av trykksettingsmetoder basert på EN 13829 eller tilsvarende standarder, er standardpraksis i farmasøytisk og halvleder-renrom idriftsettelse for å verifisere at as-built konvolutten oppfyller spesifisert lufttetthetsklasse før driftsvalidering starter. Renroms sandwichpanelsystemer fra anerkjente produsenter er designet og testet for å oppnå de laveste tilgjengelige lekkasjeklassifiseringene under disse standardene.

Hygienisk overflatedesign og forebygging av partikkelutslipp

Overflatekarakteristikkene til et rentromssandwichpanel er konstruert med en spesifisitet som ikke har noen parallell i standard byggeprodukter. Enhver designbeslutning – fra kjemien for overflatebelegget til panelet til profilen til skjøtene – er tatt med målet om å minimere partikkelgenerering, forhindre mikrobiell kolonisering og lette effektiv rengjøring og desinfeksjon.

• Glatte, ikke-porøse overflater: Den romvendte overflaten på et renromspanel må ha en overflateruhet som er lav nok til å forhindre partikkelinnfanging og biofilmdannelse. Belagte stålpaneler oppnår typisk overflateruhetsverdier på Ra 0,8 µm eller bedre, mens elektropolert rustfritt stål kan nå Ra 0,2 µm. Disse glatte overflatene gjør at desinfiserende løsninger får jevn kontakt med hele overflaten under rengjøringssykluser, og etterlater ingen mikroskopiske fordypninger hvor mikroorganismer kan ly.
• Innvendige hjørner: Rettvinklede innvendige hjørner mellom vegger og gulv, og mellom vegger og tak, er umulige å rengjøre grundig og samler partikler i dødsoner som er skjermet fra luftstrøm. Renromssandwichpanelsystemer inneholder forhåndsformede hjørneseksjoner – typisk med en radius på 50 til 100 mm – som eliminerer skarpe indre hjørner i hele anlegget, slik at rengjøringsutstyret kan nå hver overflate uten avbrudd.
• Innfelte panelflater og innfelte fester: Utstikkende festemidler, synlige skruehoder og overflatediskontinuiteter genererer turbulens i de laminære luftstrømmønstrene som rene rom bruker for å feie partikler bort fra kritiske arbeidssoner. Renromspaneler festes ved hjelp av skjulte eller forsenkede festesystemer som opprettholder en flat, uavbrutt panelflate, og bevarer de forutsigbare luftstrømmønstrene som forurensningskontrollen er avhengig av.
• Kjemisk motstand av belegg: Overflatebelegget må motstå nedbrytning - inkludert blemmer, kritting og fargeendring - når det utsettes for hele spekteret av rengjøringsmidler og desinfeksjonsmidler som brukes i anlegget i løpet av dens levetid. PVDF-belegg tilbyr det bredeste kjemiske motstandsspekteret og den lengste levetiden, noe som gjør dem til den foretrukne spesifikasjonen for anlegg med aggressive rengjøringsprotokoller.

Sammenligning av kjernetyper for sandwichpaneler for rene rom

Å velge riktig kjernemateriale er en av de mest konsekvensbeslutninger i spesifikasjonene for renrompaneler. Følgende tabell gir en strukturert sammenligning av de viktigste kjernealternativene for å støtte informert utvalg basert på prosjektspesifikke prioriteringer:

Modulær fleksibilitet og rekonfigurerbarhet

En av de mest praktisk verdifulle og kommersielt viktige egenskapene til sandwichpanelsystemet for renrom er dets iboende modularitet. I motsetning til tradisjonelle våtkonstruksjoner for renrom bygget av pusset blokk eller støpt betong - som er effektivt permanent når de først er konstruert - kan et rentrom med sandwichpaneler demonteres, utvides, reduseres eller flyttes med en brøkdel av tiden, kostnadene og forstyrrelsene som kreves for å modifisere en konvensjonell struktur.

Paneler produseres til standardbredder - typisk 600 mm, 1000 mm eller 1200 mm - med tilpassede lengder kuttet for å passe anleggets gulv-til-tak-høyde. Det sammenlåsende skjøtesystemet gjør at paneler kan kobles til og fra uten å skade selve panelene, noe som betyr at et rent rom bygget av kvalitetssandwichpaneler beholder betydelig restverdi som en rekonfigurerbar ressurs. For farmasøytiske produsenter som må tilpasse anleggsoppsettet til skiftende produktporteføljer, eller for elektronikkprodusenter som trenger å utvide renromkapasiteten som svar på nye produktlinjer, oversetter denne rekonfigurerbarheten direkte til lavere kapitalutgifter og raskere tid til produksjon sammenlignet med konvensjonelle konstruksjonstilnærminger.

Installasjonshastighet er en annen viktig fordel med det modulære panelsystemet. Et komplett renromskap – vegger, tak, dører, vinduer og gjennomføringer – kan vanligvis installeres av et spesialist entreprenørteam på en brøkdel av tiden som kreves for å bygge et tilsvarende rom ved bruk av tradisjonelle konstruksjonsmetoder. Paneler ankommer på stedet prefabrikkerte til nøyaktige dimensjoner, og krever bare montering og forsegling i stedet for den sekvensielle byggeprosessen for flere fag som konvensjonell bygning krever. Denne komprimerte installasjonstidslinjen reduserer ledetider for igangkjøring av anlegg og lar produksjonsoperasjoner begynne å generere inntekter tidligere.

Bransjer som er avhengige av Clean Room Sandwich Panels

Den unike kombinasjonen av egenskaper som tilbys av sandwichpaneler i rene rom gjør dem til det spesifiserte byggesystemet på tvers av et bredt spekter av bransjer der forurensningskontroll er et regulatorisk krav eller et krav om produktkvalitet.

• Farmasøytisk produksjon: GMP-regulerte legemiddelproduksjonsanlegg krever rene rom klassifisert til ISO 5 til ISO 8 (GMP Grade A til D) for ulike stadier av produksjonen. Renromssandwichpaneler med kjerner av mineralull og overflater av rustfritt stål eller PVDF-belagt stål er standardspesifikasjonen, og oppfyller både de hygieniske overflatekravene i GMP-retningslinjene og brannsikkerhetskravene i forskriftene for farmasøytiske anlegg.
• Halvleder- og elektronikkproduksjon: Fasiliteter for produksjon av wafere for halvlederproduksjon krever de strengeste renromsklassifiseringene – ISO 1 til ISO 5 – der selv sub-mikron partikler kan ødelegge hele wafer batcher verdt millioner av dollar. Panelsystemer i disse fasilitetene må være kompatible med de ultrahøyeffektive HEPA- og ULPA-filtreringssystemene og de presise laminære luftstrømmønstrene som beskytter waferoverflater under prosessering.
• Produksjon av medisinsk utstyr: Produksjonen av implanterbart medisinsk utstyr, sterilt diagnostisk utstyr og kirurgiske instrumenter under ISO 13485 og FDA 21 CFR Part 820 krever rene rommiljøer hvor både partikkelformig og mikrobiell forurensning er strengt kontrollert. Paneloverflater må tåle de validerte rengjørings- og steriliseringsprotokollene som ble brukt under anleggskvalifiseringen.
• Bioteknologi og genterapi: Produksjonen av biologiske stoffer, celleterapier og genterapier innebærer arbeid med levende biologiske systemer som er utsøkt følsomme for forurensning. Renromssandwichpanelkapslinger for disse bruksområdene må oppnå og opprettholde de høyeste nivåene av miljøkontroll, samtidig som de gir biosikkerhetsfunksjonene som kreves ved arbeid med biologiske midler.
• Mat- og drikkevarebehandling: Høypleie- og høyrisiko-matproduksjonssoner – som for eksempel klar-til-spisebearbeiding av kjøtt, produksjon av morsmelkerstatning og aseptisk drikkefylling – bruker sandwichpaneler i rene rom for å lage kontrollerte hygienesoner som forhindrer krysskontaminering mellom prosessområder og beskytter produkter mot mikrobiologiske miljøfarer.

Nøkkelspesifikasjoner å verifisere når du velger Clean Room Sandwich Panels

Gitt den kritiske rollen som sandwichpaneler for renrom spiller i forurensningskontrollstrategien til et anlegg, må spesifikasjons- og anskaffelsesbeslutninger tas med streng teknisk omhu. Følgende parametere bør verifiseres mot prosjektets krav før man forplikter seg til en panelleverandør:

• Sertifisering for overflatebelegg: Bekreft at det romvendte belegget er uavhengig testet og sertifisert for motstand mot de spesifikke rengjøringsmidlene og desinfeksjonsmidlene som skal brukes i anleggets validerte rengjøringsprosedyre. Be om testrapporter for kjemikaliebestandighet, ikke bare leverandørkrav.
• Klassifisering av brannytelse: Bekreft at panelsystemet – inkludert både fasader og kjerne – har den nødvendige brannklassifiseringen i henhold til gjeldende byggeforskriftsstandard (EN 13501-1 i Europa, UL-sertifisering i Nord-Amerika) for anleggets brukstype og jurisdiksjon.
• Termisk transmittans (U-verdi): Bekreft at paneltykkelsen og kjernespesifikasjonen oppnår den nødvendige U-verdien for anleggets termiske ytelsesmål, spesielt for rene rom som opprettholder temperaturer betydelig over eller under omgivelsene for å støtte produksjonsprosesser.
• Panelspenn og lastekapasitet: For takpaneler som spenner mellom strukturelle støtter, verifiser panelets avbøyning og bæreevne under den kombinerte vekten av selve panelet, alt utstyr montert i taket og den fordelte belastningen fra HVAC-plenumet ovenfor.
• Leddsystem lufttetthetsdata: Be om testdata – ikke bare designkrav – som viser lufttetthetsytelsen til panelskjøtesystemet under trykkforskjellene som anlegget vil operere ved, for å bekrefte at konvolutten vil oppnå den nødvendige lekkasjeklassifiseringen etter installasjon.

Renromssandwichpanelet er unikt fordi det konsoliderer strukturelle, termiske, hygieniske, sikkerhets- og forurensningskontrollfunksjoner i et enkelt, forhåndskonstruert bygningselement som standard konstruksjonssystemer fundamentalt ikke er i stand til å gjenskape. For ethvert anlegg der integriteten til et kontrollert miljø direkte bestemmer produktsikkerhet, overholdelse av regelverk og kommersiell levedyktighet, er sandwichpanelet for rene rom ikke bare et foretrukket alternativ – det er den konstruerte løsningen som gjør det kontrollerte miljøet mulig.
