Hva er forskjellen mellom en selvrensende og en ikke-selvrensende boks – og hvilken passer for ditt renrom?

Hva er en pass-through-boks og hvorfor er rengjøringstypen viktig?

A gå gjennom boksen - også kalt et gjennomgangskammer eller overføringsluke - er et kabinett med kontrollert tilgang installert i veggen mellom to rom med forskjellige renhetsklassifiseringer. Formålet er å muliggjøre overføring av materialer, komponenter, verktøy eller dokumenter mellom disse miljøene uten å kreve at personell fysisk krysser grensen, og dermed forhindre migrering av forurensninger fra et lavere klasseområde til et renrom av høyere klasse. Pass-through-bokser er grunnleggende infrastruktur innen farmasøytisk produksjon, halvlederfabrikasjon, sykehusoperasjonsrom, mikroelektronikkmontering og alle andre anlegg der det å opprettholde streng miljøseparasjon er et regulatorisk eller kvalitetskrav.

Skillet mellom en ikke-selvrensende gjennomføringsboks og en selvrensende gjennomføringsboks er en av de viktigste valg av utstyr i renromsdesign. Den bestemmer ikke bare hvordan forurensning håndteres under overføringer, men også hvor mye manuell rengjøringsintervensjon som kreves, hvor raskt overføringssyklusen kan fullføres, hvilket nivå av mikrobiell eller partikkelrisiko som introduseres ved hver overføringshendelse, og til slutt hvilke regulatoriske standarder anlegget kan troverdig hevde å oppfylle. Det er viktig å forstå de mekaniske, operasjonelle og samsvarsforskjellene mellom disse to typene før du spesifiserer enten for et nytt anlegg eller et renromsoppgraderingsprosjekt.

Slik fungerer en ikke-selvrensende pass-through-boks

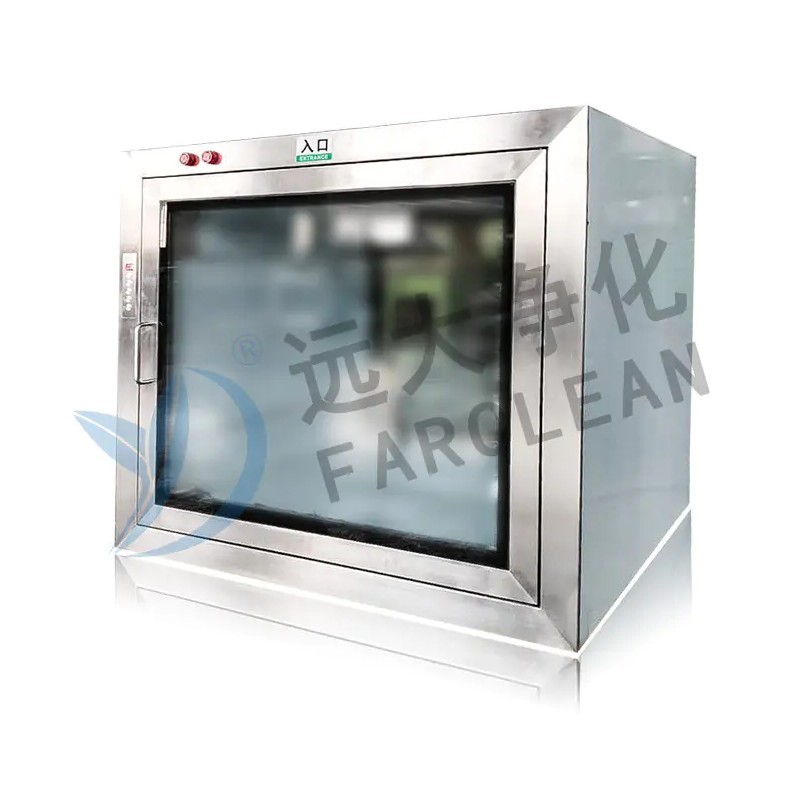

En ikke-selvrensende pass-through-boks er en passiv overføringsenhet. I sin mest grunnleggende form består den av et kammer i rustfritt stål med låste dører på hver side - en åpning inn i det lavere klassifiserte rommet og en inn i det høyere klassifiserte renrommet - en UV-bakteriedrepende lampe for overflatedekontaminering mellom overføringer, og i mange konfigurasjoner, en HEPA-filtreringsenhet som opprettholder positivt trykk i kammeret for å forhindre at en av dørene migrerer innover.

Begrepet "ikke-selvrensende" refererer til det faktum at den fysiske rengjøringen av kammerinteriøret - tørking av overflater med desinfeksjonsmiddel, fjerning av partikler avsatt under overføringer, rengjøring av dreneringspunkter - må utføres manuelt av renromspersonell etter etablerte standard driftsprosedyrer (SOPs). UV-lampebestrålingssyklusen som oppstår mellom overføringer gir en viss grad av mikrobiell overflatedekontaminering, men UV-stråling fjerner ikke partikkelforurensning, når ikke skyggelagte overflater og kan ikke erstatte validert kjemisk desinfeksjon når biobelastningsreduksjon til et spesifikt logreduksjonsnivå er nødvendig.

Ikke-selvrensende gjennomføringsbokser produseres i et bredt spekter av størrelser – fra små skrivebordsenheter for dokument- eller prøveflaskeoverføringer til store gulvstående kammer som er i stand til å romme utstyrsvogner. Konstruksjonsmaterialer er typisk 304 eller 316L rustfritt stål med kontinuerlige interne sveiser, innvendige hjørner for å eliminere partikkelfangende fordypninger og glatte speilpolerte indre overflater som minimerer adhesjon av partikler og mikroorganismer. Forriglingsmekanismer - enten mekaniske eller elektroniske - forhindrer at begge dørene åpnes samtidig, noe som er en obligatorisk forurensningskontroll uavhengig av rengjøringstype.

Slik fungerer en selvrensende pass-through-boks

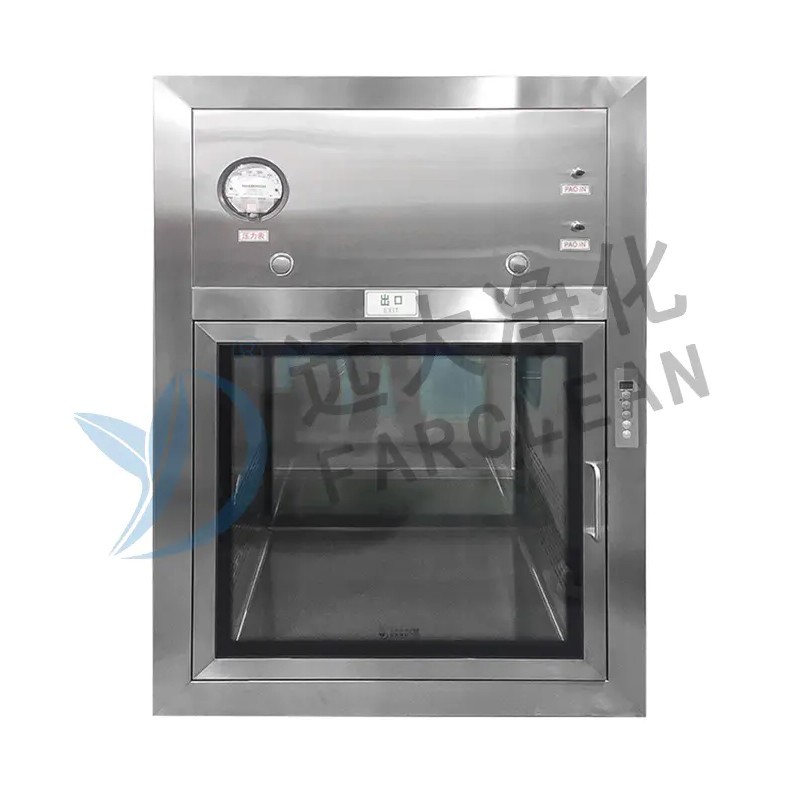

En selvrensende gjennomføringsboks inneholder et automatisert dekontamineringssystem i kammeret som fungerer uten manuell intervensjon mellom overføringssyklusene. De vanligste automatiserte dekontamineringsteknologiene som brukes i selvrensende bokser er fordampet hydrogenperoksyd (VHP), hydrogenperoksyddamp (HPV) eller formaldehydgass - med VHP som gjeldende industristandard på grunn av dens effektivitet, restprofil, materialkompatibilitet og regulatorisk aksept på tvers av farmasøytiske og helsetjenester.

I en VHP selvrensende pass-through-boks følger den automatiserte syklusen en definert sekvens: kammeret forsegler, en fordamperenhet injiserer H₂O₂-damp i en kontrollert konsentrasjon (typisk 100–1000 ppm avhengig av nødvendig logreduksjon), dampen oppholder seg i det forseglede kammeret for en validert kontakttid og konverterer deretter en validert kontakttid, H₂O₂ ned til vann og oksygen, noe som bringer restkonsentrasjonen under yrkeseksponeringsgrensen (vanligvis 1 ppm) før rensidedøren kan åpnes. Hele den automatiserte syklusen tar vanligvis 15 til 45 minutter avhengig av kammervolum og det nødvendige dekontamineringsnivået – for å oppnå sporicid aktivitet på ≥6 logreduksjon mot Geobacillus stearothermophilus-sporer, som er referansen for farmasøytisk grad A/B-grensedekontaminering.

Noen selvrensende pass-through-bokser supplerer VHP-syklusen med et integrert HEPA-filtrert luftstrømsystem som renser partikkelforurensning introdusert under lasteprosessen, og gir både partikkel- og mikrobiell dekontaminering i en enkelt automatisert syklus. Kontrollsystemer på selvrensende enheter er vanligvis PLS-baserte med berøringsskjermgrensesnitt, sykluslogging, alarmhåndtering og dataeksportfunksjon for elektronisk batch-registrering-integrasjon – funksjoner som direkte støtter 21 CFR Part 11-overholdelse i FDA-regulerte farmasøytiske fasiliteter.

Direkte sammenligning: Nøkkelforskjeller mellom begge typer

Drifts-, ytelses- og kostnadsforskjellene mellom ikke-selvrensende og selvrensende bokser er betydelige. Tabellen nedenfor gir en strukturert sammenligning på tvers av kriteriene som er mest relevante for beslutninger om renromspesifikasjoner:

Gjeldende scenarier for ikke-selvrensende passeringsbokser

Ikke-selvrensende pass-through-bokser er fortsatt den passende og kostnadseffektive løsningen på tvers av et bredt spekter av renroms- og kontrollerte miljøapplikasjoner der kontamineringsrisikoprofilen ikke krever automatisert sporicid dekontaminering og hvor manuelle rengjøringsprosedyrer kan valideres pålitelig og konsekvent utføres.

Grade C til Grade D Pharmaceutical Manufacturing Boundaries

I farmasøytiske anlegg krever ikke overføringer mellom grad D emballasjeområder og grad C sekundære prosessområder sporicidal behandling ved overføringspunktet. En ikke-selvrensende gjennomgangsboks med UV-lampe, HEPA-filtrert positivt trykk og en validert manuell nedtørkings-SOP ved bruk av et passende sporicid eller desinfeksjonsmiddel gir et samsvarende forurensningskontrolltiltak ved denne grensetypen. De lavere kapitalkostnadene og enklere valideringskravene til den ikke-selvrensende enheten gjør den til standardspesifikasjonen for disse mindre kritiske interne grensene.

Sykehus og helsemiljøer

På sykehusapoteker, forsyningskorridorer på isolasjonsavdelinger og sentrale sterilavdelinger, fungerer ikke-selvrensende bokser som den primære materialoverføringsmekanismen mellom rene og skitne soner. Overføringsfrekvensen og materialtypene i disse miljøene – pakkede medisiner, innpakket sterile instrumenter, prøvebeholdere – er kompatible med UV-assisterte manuelle rengjøringsprotokoller, og de enklere driftskravene passer helsepersonell med generell opplæring i stedet for spesialist i renrom.

Elektronikk og halvledermontering

I ISO klasse 6 og 7 elektronikkrenrom som håndterer sammenstilling av trykte kretskort, produksjon av optiske komponenter eller produksjon av presisjonsinstrumenter, er det primære forurensningsproblemet partikkelformig i stedet for mikrobiell. Ikke-selvrensende bokser utstyrt med HEPA-filtrerte luftrensesystemer og ioniseringsstenger (for å nøytralisere elektrostatiske ladninger som tiltrekker partikler til komponentoverflater) gir tilstrekkelig forurensningskontroll ved disse grensene uten kompleksiteten eller kostnadene ved automatiserte kjemiske dekontamineringssystemer.

Gjeldende scenarier for selvrensende passeringsbokser

Selvrensende pass-through-bokser med automatisert VHP-dekontaminering spesifiseres uansett hvor konsekvensen av en kontamineringshendelse er alvorlig – når det gjelder pasientsikkerhet, produktsterilitetsforsikring, regeloverholdelse eller integriteten til sensitive forsknings- eller produksjonsprosesser.

Sterile legemiddelproduktproduksjon — Grad A/B-grenser

Den mest kritiske og krevende applikasjonen for selvrensende pass-through-bokser er ved grensen mellom klasse B bakgrunnsrenrom og grad A fyllingssoner i steril farmasøytisk produksjon. EU GMP Annex 1 (2022 revisjon) tar eksplisitt opp behovet for robuste forurensningskontrolltiltak ved materialoverføringspunkter til Grad A-miljøer, og automatiserte VHP-passeringsbokser har blitt industristandarden for ingeniørkontroll ved denne grensen. Den validerte sporicide syklusen gir dokumenterte og reproduserbare dekontamineringsbevis for at manuell rengjøring ikke kan samsvare pålitelig, og den elektroniske dataloggingen støtter dokumentasjonen for forurensningskontrollstrategien (CCS) som nå kreves av det reviderte vedlegg 1.

Biosafety Level 3 og BSL-4 Containment Laboratories

Forskningsanlegg som håndterer utvalgte midler, Kategori A-patogener eller biologiske materialer med høy konsekvens på BSL-3 og BSL-4 inneslutningsnivåer krever at alt materiale som kommer ut av inneslutningssonen gjennomgår validert dekontaminering før det kommer inn i det omkringliggende miljøet. Selvrensende gjennomgangsbokser med automatiserte VHP-sykluser er en primær ingeniørkontroll ved disse anleggsgrensene, og gir et kontrollerbart, automatisert dekontamineringstrinn som ikke krever at personell går inn i høyfaresonen for å utføre manuell rengjøring.

Fasiliteter for avansert terapimedisin (ATMP).

Produksjonsanlegg for celle- og genterapi som håndterer autologe eller allogene celleprodukter har ekstremt strenge krav til forebygging av krysskontaminering – der en kontamineringshendelse mellom to pasientspesifikke produkter kan ha direkte og alvorlige pasientsikkerhetskonsekvenser. Selvrensende pass-through-bokser med automatiserte dekontamineringssykluser og full elektronisk sporbarhet er spesifikasjonsstandarden for materialoverføringer inn og ut av de individuelle pasientproduktpakkene i disse fasilitetene, og gir en validert kontamineringspause mellom hver produktkampanje.

Rammeverk for valgbeslutning: Velge riktig type for anlegget ditt

Valget mellom ikke-selvrensende og selvrensende pass-through-bokser bør styres av en strukturert risikovurdering i stedet for kostnad alene. Følgende kriterier gir en praktisk beslutningsramme:

• Definer forurensningskonsekvensen ved overføringsgrensen. Hvis en kontaminasjonshendelse på dette tidspunktet kan føre til at et ikke-sterilt produkt når en pasient, en feil i kliniske forsøk eller en regulatorisk handling, er en selvrensende enhet med validert sporicid effekt garantert. Hvis konsekvensen er begrenset til omarbeid eller batchavvisning uten innvirkning på pasientsikkerheten, kan en ikke-selvrensende enhet med en robust manuell SOP være tilstrekkelig.
• Evaluer overføringsfrekvens og gjennomstrømningskrav. Selvrensende VHP-sykluser på 15–45 minutter begrenser overføringsfrekvensen. Hvis prosessen krever hyppige, raske materialoverføringer, kan enten flere selvrensende enheter parallelt eller en ikke-selvrensende enhet med en rask UV-assistert syklus være operasjonelt nødvendig.
• Vurder påliteligheten til manuell rengjøring i ditt driftsmiljø. Ikke-selvrensende enheter er helt avhengig av operatørens overholdelse og SOP-overholdelse. I anlegg med høy personalomsetning, flere skiftmønstre eller utilstrekkelig SOP-treningsinfrastruktur, introduserer den menneskelige avhengigheten av manuell rengjøring variasjon som automatiserte selvrensende systemer eliminerer.
• Vurder materialkompatibilitet med VHP. Ikke alle materialer tåler gjentatt VHP-eksponering - noen metaller, visse polymerer og elektroniske komponenter kan brytes ned av oksidativ H₂O₂-damp over tid. Hvis gjenstander som overføres inkluderer VHP-sensitive materialer, kan en ikke-selvrensende enhet med en passende alternativ desinfeksjonsprotokoll være nødvendig.
• Faktor i totale livssykluskostnader, ikke bare kapitalutgifter. En selvrensende enhets høyere innkjøpspris blir ofte oppveid over en tre-til-fem års periode av reduserte arbeidskostnader, lavere forbruk av desinfeksjonsmiddel og unngåtte forurensningshendelser - som i farmasøytiske miljøer hver kan bære utbedring, batchavvisning og regulatoriske undersøkelseskostnader som langt overstiger kostnadene for selve utstyret.

Oppsummert leverer ikke-selvrensende pass-through-bokser pålitelig forurensningskontroll ved interne grenser med lavere risiko der manuell prosessdisiplin opprettholdes og kontamineringsrisikoprofilen er håndterbar. Selvrensende pass-through-bokser med automatisert VHP-dekontaminering er passende ingeniørkontroll der det kreves en validert, personelluavhengig og elektronisk sporbar sporicid overføringsprosess av regulatoriske forventninger, risikovurderingsresultater eller den kritiske naturen til produktene som produseres eller håndteres.
