Hva er en ikke-selvrensende pass-through-boks og når bør du bruke den?

Forstå den ikke-selvrensende pass-through-boksen

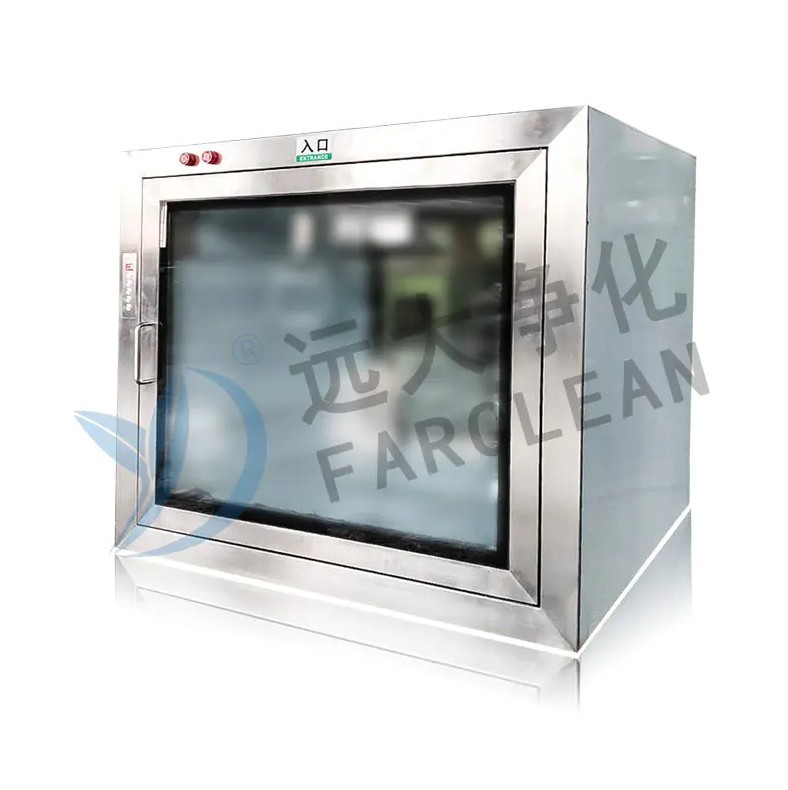

A ikke-selvrensende gjennomgående boks er et fast, statisk overføringskammer installert i veggen mellom et renrom og et tilstøtende ikke-klassifisert eller lavere klassifisert område. I motsetning til selvrensende (eller luftdusj) passerer gjennom bokser, som bruker vifter og HEPA-filtre for aktivt å rense luftbårne partikler fra overførte materialer, er den ikke-selvrensende varianten avhengig av låste dører og kontrollert tilgang for å forhindre krysskontaminering. Dens kjernefunksjon er å tjene som en ren buffersone - en fysisk barriere som sikrer at de to miljøene aldri kommuniserer direkte under en materialoverføring.

Kammeret har vanligvis to sammenlåste dører: en åpning til renromsiden og en til det ytre miljøet. Forriglingsmekanismen sikrer at begge dørene ikke kan åpnes samtidig, opprettholder lufttrykkforskjeller og forhindrer ufiltrert uteluft i å komme inn i renrommet. Denne passive utformingen gjør det enklere, lavere vedlikeholdskostnader og svært pålitelig sammenlignet med aktive dekontamineringssystemer, noe som er en betydelig fordel i anlegg hvor nedetid er kostbart.

Ikke-selvrensende gjennomgangsbokser er konstruert av glatte, ikke-porøse materialer - oftest 304 eller 316L rustfritt stål - som er enkle å tørke av og motstår mikrobiell adhesjon. Innvendige hjørner er vanligvis buktet eller radiusbehandlet for å eliminere partikkelfangende kanter. Noen modeller inkluderer UV bakteriedrepende lamper for valgfri overflatedekontaminering mellom bruk, og legger til et lag med forurensningskontroll uten å gå inn i kategorien "selvrensende".

Nøkkelfunksjoner og designspesifikasjoner

Når man vurderer en ikke-selvrensende gjennomføringsboks, bestemmer flere designfunksjoner ytelsen i praksis. Å forstå disse spesifikasjonene hjelper innkjøpsteamene med å matche den riktige enheten til anleggets klassifiseringskrav og arbeidsflytkrav.

Mekanisk låsesystem

Forriglingsmekanismen er den definerende sikkerhetsfunksjonen til enhver gjennomføringsboks. I ikke-selvrensende modeller oppnås dette vanligvis enten gjennom et mekanisk kam-og-stang-system eller en elektronisk solenoidlås. Mekaniske låser foretrekkes i miljøer med strenge elektromagnetiske krav (som for eksempel visse elektronikkproduksjonsområder), mens elektroniske låser tilbyr revisjonssporlogging, tilgangskontrollintegrasjon og fjernovervåking – verdifullt i GMP-regulerte farmasøytiske anlegg.

Materiale og overflatefinish

Innvendige overflater er bearbeidet med speilpolering (vanligvis Ra ≤ 0,4 µm for farmasøytiske applikasjoner) for å minimere partikkelvedheft og lette rengjøringsvalidering. Eksteriøret kan bruke en børstet finish eller pulverlakkert bløtt stål for å redusere kostnadene uten å gå på bekostning av den indre integriteten. Dørtetninger er konstruert av silikon- eller EPDM-pakninger som opprettholder sin elastisitet gjennom gjentatte rengjøringssykluser med IPA, hydrogenperoksidservietter eller andre vanlige desinfeksjonsmidler for renrom.

Valgfri UV-C dekontaminering

Mange ikke-selvrensende gjennomgangsbokser tilbyr en integrert UV-C-lampe som valgfritt tilbehør. Når det aktiveres mellom overføringer, bestråler UV-C-lyset eksponerte overflater i kammeret, og reduserer overflatens biobelastning med opptil 99,9 % innen 15–30 minutter etter eksponering. Det er viktig å merke seg at UV-C kun er en overflatebehandling – den filtrerer eller renser ikke luftbårne partikler – som er grunnen til at disse enhetene forblir klassifisert som ikke-selvrensende.

Størrelse og lastekapasitet

Pass-through-bokser er tilgjengelige i et bredt spekter av innvendige dimensjoner, fra kompakte benkemodeller (ca. 400 × 400 × 400 mm) designet for små prøveoverføringer, til store gulvstående enheter (opptil 1200 × 800 × 800 mm eller mer) som kan romme hele brett, utstyrskomponenter eller. Lastekapasiteten varierer typisk fra 30 kg til over 150 kg, avhengig av hylle- og rammekonstruksjon.

Industriapplikasjoner

Ikke-selvrensende pass-through-bokser er distribuert over et bredt spekter av regulerte og semi-regulerte bransjer. Deres allsidighet, kombinert med lave driftskostnader og enkel validering, gjør dem egnet for praktisk talt alle anlegg der kontrollert materialoverføring er nødvendig.

Elektronikkproduksjon: en primær bruksak

Elektronikkindustrien representerer en av de mest krevende og utbredte bruksområdene for ikke-selvrensende bokser. Halvlederfabrikasjon, PCB-montering og produksjon av optiske komponenter foregår alle i tett kontrollerte miljøer der selv sub-mikron partikler kan forårsake produktdefekter eller tap av utbytte. I disse innstillingene muliggjør gjennomføringsboksen hyppig overføring av wafere, substrater, masker og verktøy uten å gå på akkord med ISO-klassen til produksjonsområdet.

Fordi elektroniske renrom ofte har strenge EMI-krav (elektromagnetisk interferens), foretrekkes ofte mekanisk sammenkoblede ikke-selvrensende bokser fremfor elektronisk kontrollerte enheter. Fraværet av aktive luftstrømsystemer eliminerer også risikoen for vibrasjonsinduserte innrettingsproblemer nær sensitiv litografi eller inspeksjonsutstyr.

Biofarmasøytiske legemidler og sykehus

Innen farmasøytisk produksjon og steril blanding på sykehus er regeloverholdelse den primære driveren for valg av passeringsboks. EU GMP Annex 1 og FDA-veiledning krever begge at materialoverføringer mellom klassifiserte og uklassifiserte soner utføres på en måte som forhindrer inntrengning av forurensning. En korrekt validert ikke-selvrensende gjennomføringsboks med dokumenterte rengjøringsprosedyrer og forriglingsverifisering tilfredsstiller disse kravene i de fleste grad B/C og ISO 6/7 applikasjoner.

Ikke-selv-rensende vs. selvrensende pass-through-bokser

Valget mellom en selvrensende og ikke-selvrensende gjennomføringsboks avhenger av forurensningsrisikoprofilen til prosessen din, renromsklassifiseringen og dine driftskrav. Ingen av typene er universelt overlegne - det riktige valget avhenger av konteksten.

• Risiko for partikkelgenerering: Hvis overførte gjenstander sannsynligvis vil avgi partikler - for eksempel pappemballasje, komponenter som ikke har vært i pose eller gjenstander som har vært i ukontrollerte miljøer - er en selvrensende enhet med aktiv HEPA-filtrering det tryggere valget. Ikke-selvrensende bokser er bedre egnet for gjenstander som allerede er forhåndsrenset eller dobbelsekket før overføring.
• Renromsklassifisering: For miljøer med ISO 8 eller Grade D er en ikke-selvrensende gjennomføringsboks med manuell rengjøringsprotokoll vanligvis tilstrekkelig. For ISO 5 (Grade A/B)-miljøer ved siden av Grade C eller D-områder, kan det være nødvendig med en selvrensende enhet i henhold til regulatoriske forventninger eller SOP-er for anlegg.
• Vedlikeholdsbyrde: Selvrensende enheter krever regelmessig HEPA-filterintegritetstesting, vedlikehold av viftemotorer og luftstrømbalansering – alt dette øker driftskostnadene. Ikke-selvrensende bokser har minimalt med bevegelige deler, noe som reduserer vedlikeholdsfrekvensen og kostnadene betraktelig.
• Valideringskompleksitet: Ikke-selvrensende pass-through-bokser er enklere å validere og kvalifisere under GMP-retningslinjer. Valideringsomfanget dekker vanligvis forriglingsfunksjon, rengjøringsverifisering og trykkdifferensialovervåking - et langt smalere omfang enn aktive luftdusjsystemer.
• Overføringshastighet: Selvrensende enheter krever en rensesyklus (vanligvis 1–5 minutter) før den indre døren kan åpnes. Ikke-selvrensende enheter tillater raskere overføringer når forriglingen frigjøres, noe som betyr noe i høykapasitetsproduksjon eller sykehusdispenseringsmiljøer.

Installasjons-, kvalifiserings- og driftsprotokoller

Riktig installasjon av en ikke-selvrensende gjennomføringsboks er avgjørende for dens langsiktige ytelse. Enheten må monteres innfelt i renromsveggen med en lufttett forsegling rundt rammens omkrets for å hindre bypass-luftstrøm. For overtrykksrenrom bør døren på renromsiden ha noe høyere tetningskraft for å ta hensyn til differansetrykket. For miljøer med negativt trykk (for eksempel inneslutningssuiter), snur installasjonslogikken.

Kvalifikasjon (IQ/OQ/PQ)

I regulerte bransjer må gjennomgangsbokser være formelt kvalifisert før bruk. Kvalifiseringsprosessen inkluderer vanligvis:

• Installasjonskvalifisering (IQ): Bekreftelse på at enheten er installert i henhold til produsentens spesifikasjoner, inkludert dimensjonskontroller, materialsertifiseringsgjennomgang og inspeksjon av veggtetning.
• Operasjonell kvalifikasjon (OQ): Funksjonstesting av sperresystemet (bekrefter at begge dørene ikke kan åpnes samtidig), kontroller av dørtetningens integritet og – hvis UV-C er montert – verifisering av lampeintensiteten.
• Ytelseskvalifisering (PQ): Overvåking av partikkeltellinger i renrommet under simulerte materialoverføringer for å bekrefte at gjennomstrømningsboksen ikke fungerer som en forurensningsvei under normale driftsforhold.

Standard driftsprosedyrer

Selv den best utformede gjennomgangsboksen kan ikke kompensere for dårlig brukerdisiplin. Effektive SOP-er for ikke-selvrensende pass-gjennom-bokser bør spesifisere: maksimal oppholdstid for gjenstander inne i kammeret, nødvendig forhåndsrengjøring eller pakking av gjenstander før innreise, innvendig rengjøringsfrekvens og godkjente desinfeksjonsmidler, UV-C-aktiveringsprotokoll (hvis aktuelt), og dokumentasjonskrav for hver overføring i regulerte miljøer. Regelmessig opplæring og periodiske etterlevelsesrevisjoner er avgjørende for å opprettholde renromsintegritet på lang sikt.

Hvordan velge riktig ikke-selvrensende gjennomgangsboks

Å velge riktig enhet for anlegget innebærer å balansere krav til forurensningskontroll, arbeidsflytkrav, regulatoriske forpliktelser og budsjettbegrensninger. Følgende sjekkliste fanger opp de viktigste beslutningsfaktorene:

• Definer renromsklassifiseringen på begge sider av overføringsveggen. ISO-klassen eller GMP-klassen for det renere miljøet dikterer minimumskonstruksjonsstandarder (overflatefinish, forseglingskvalitet, forriglingspålitelighet).
• Bestem maksimale elementdimensjoner og vekt. Velg innvendige mål med minst 20 % klaring på alle sider for å tillate komfortabel lasting og lossing uten å tvinge gjenstander mot forseglede overflater.
• Spesifiser sperretypen. Mekaniske låser foretrekkes for EMI-sensitive elektronikkområder; elektroniske låser er bedre for GMP-miljøer som krever revisjonsspor og tilgangskontroll.
• Vurder UV-C som et valgfritt supplement. For anlegg som overfører gjenstander med gjenværende ekstern emballasje eller biologisk forurensningsrisiko, gir en UV-C-lampe ytterligere overflatedekontaminering uten kostnadene for et komplett luftdusjsystem.
• Bekreft materialkompatibilitet. Sørg for at innvendig rustfri stålkvalitet og pakningsmateriale er kompatible med rengjøringsmidlene som brukes i anlegget ditt - spesielt hvis klorbaserte desinfeksjonsmidler (som kan støte rustfritt av lavere kvalitet) er en del av rengjøringsprotokollen.
• Be om dokumentasjonspakker tidlig. For regulerte bransjer, be leverandørene om å gi FAT (Factory Acceptance Test) poster, materialsertifikater og utkast til IQ/OQ-protokoller på bestillingstidspunktet for å unngå kvalifiseringsforsinkelser etter levering.

En ikke-selvrensende gjennomføringsboks er ikke bare et "grunnleggende" alternativ sammenlignet med aktive systemer – det er det riktige valget for en stor andel renromsmiljøer når det er riktig spesifisert, installert og betjent. Dens enkelhet er en styrke: færre komponenter betyr færre feilmoduser, lavere vedlikeholdskostnader og en mer enkel valideringsvei. For anlegg i elektronikk-, farmasøytisk-, kosmetikk-, mat- og helsesektoren er det fortsatt et av de mest kostnadseffektive og pålitelige verktøyene for å opprettholde renromsintegritet under materialoverføringsoperasjoner.
