Hvis du noen gang har jobbet i et farmasøytisk anlegg, et halvlederrenrom, et sykehusapotek, et biosikkerhetslaboratorium eller til og med et eksklusivt matproduksjonsanlegg, har du nesten helt sikkert brukt eller gått forbi en passeringsboks. For de uinnvidde ser det ut som et rustfritt stålskap innebygd i en vegg med to låste dører. For menneskene som er avhengige av det hver dag, er det en essensiell forurensningskontrollenhet som holder rene miljøer rene samtidig som den lar materialer bevege seg inn og ut.
Hvordan overfører du gjenstander mellom to verdener – en steril, en ikke – uten noen gang å la disse verdenene berøre?
Det er det stille, hverdagslige miraklet utført av en upretensiøs rustfri boks innebygd i veggen, og grunnen til at du er i ferd med å oppdage hvorfor den ydmyke gjennomføringsboksen er en av de viktigste delene av utstyret i moderne kontrollerte miljøer.

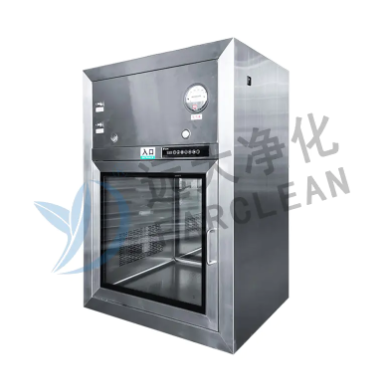

Hva er egentlig en Pass gjennom boks ?
En gjennomgangsboks er et forseglet dobbeltdørskammer bygget gjennom en vegg som skiller to områder med forskjellige renhetsgrader, trykkregimer eller farenivåer.
Den består av:
- Én dør som åpner inn i den høyere klassesiden
- Én dør som åpner inn i den lavere eller lavere klassesiden
- Et pålitelig sperresystem som garanterer at begge dørene aldri kan åpnes samtidig
- Et gjennomsiktig visningsvindu og innvendige hyller
- Valgfrie funksjoner som HEPA/ULPA-filtrering, UV-C-lamper eller dekontaminering av hydrogenperoksid
Det eneste formålet: tillate sikker, kontrollert overføring av materialer samtidig som integriteten til lufttrykkskaskader, partikkelantall og biosikkerhets-/inneslutningsbarrierer opprettholdes.
Hvorfor det finnes pass-through-bokser
Det grunnleggende problemet de løser er enkelt: Du har en plass med høy renhet, og du må overføre gjenstander til eller fjerne avfall uten å gå på bekostning av rensligheten eller biosikkerhetsnivået til dette rommet.
Å åpne en vanlig dør mellom en skitten korridor og et renrom vil umiddelbart ødelegge trykkkaskaden og tillate tusenvis av partikler og mikrober å strømme inn. Et kapperom hjelper, men selv fullt kledd personell er fortsatt den største kilden til forurensning. Gjennomføringsboksen er en mekanisk løsning som lar materialer bevege seg mens folk holder seg på hver sin side.
Slik fungerer låsesystemet
De fleste gjennomgangsbokser bruker en rent mekanisk forrigling – ingen elektrisitet, ingen programvare, praktisk talt null feilfrekvens over flere tiår med 24/7-drift.
Når en dør åpnes, blokkerer et stålflagg eller vippearm fysisk den motsatte låsen. Først når den første døren er helt lukket og låst, frigjør sperren den andre døren. Elektromagnetiske, pneumatiske og smarte forriglinger er tilgjengelige for spesialiserte applikasjoner, men mekanisk er fortsatt gullstandarden for GMP-anlegg.
Materialer og overflater som oppfyller regulatoriske forventninger
- 316L rustfritt stål – obligatorisk for aggressive sporicide midler og potente/farlige stoffer
- 304 rustfritt stål – egnet for standard farmasøytisk bruk og sykehusapotek
- Elektropolerte innvendige overflater – enklere rengjøring og redusert partikkelvedheft
- ESD-sikre og pulverlakkerte alternativer for elektronikk og ikke-GMP områder
Hovedapplikasjoner
- Farmasøytiske og bioteknologiske renrom (fyllingslinjer, aseptisk prosessering)
- Mikroelektronikk og halvlederproduksjon
- Sykehussterile sammensetningsapotek
- Laboratorier for nanoteknologi
- Vivarium og dyrefasiliteter
- Biosikkerhetsnivå 2, 3 og 4 laboratorier
- Atomanlegg (gjennomganger for hanskerom)
- Høyholdig mat- og kosmetikkproduksjon
- Rettsmedisinske laboratorier
- Luftfartsrene monteringsområder
Typer gjennomgangsbokser
A. Etter låsetype
- Mekanisk forrigling
- Elektromagnetisk forrigling
- Pneumatisk forrigling
B. Ved luftstrøm og filtrering
- Passiv (ingen vifte eller filter – er avhengig av romtrykkskaskade)
- Aktiv / Viftedrevet med HEPA- eller ULPA-filtrering på tilførsel og/eller eksos
- Laminære strømningsgjennomganger (vertikal eller horisontal LAF inne i kammeret)
- Biodekontamineringsgjennomganger (integrerte H₂O₂- eller UV-C-systemer)
C. Etter dørkonfigurasjon
- Standard to-dørs (mest vanlig)
- Gjennomføringer for vogner (på gulvnivå, stor nok for vogner eller paller)
- Gulvmontert eller "tunnel" stil for tungt utstyr
- Brannklassifiserte gjennomføringer (1–3 timers vurdering)
- Dobbeltvegget med mellomrom for steriliseringsgass
D. Etter materiale
- 304 eller 316L rustfritt stål (farmastandard)
- Pulverlakkert kaldvalset stål (lavere kostnader, ikke-GMP-områder)
- ESD-sikre versjoner for elektronikk
- Akryl eller herdet glass for lavbudsjett eller visuell overvåking
E. Spesialiserte versjoner
- UV-gjennomganger (innebygde UV-C-lamper for overflatedekontaminering)
- Hydrogenperoksid (VHP) gjennomføringer
- Rapid Transfer Port (RTP) systemer
- Veiegjennomføringer med integrert presisjonsbalanse
- Kjølte gjennomføringer
Nøkkelfunksjoner du vil møte
- Forriglingssystem med visuelle/hørbare indikatorer
- 270° eller 180° dørsving (270° lar døren foldes flatt mot veggen og forenkler rengjøringen)
- Herdet glass eller polykarbonat visningsvindu
- LED eller fluorescerende innvendig belysning
- Hyller i rustfritt stål (faste eller avtakbare)
- Dørstatussensorer og alarmutganger til BMS
- HEPA-filterlekkasjetestporter
- Magneheliske eller digitale trykkmålere
- Trykkknapp eller berøringsfri (infrarød) dørutløser
- Brannspjeld alternativ
- Jordingsbolter (ESD-modeller)
Installasjonshensyn
- Veggutskjæringen må være nøyaktig (vanligvis innrammet med rustfri vinkel
- Overtrykksrenrom plasserer vanligvis HEPA-tilførselen i den høyere kvaliteten
- Inneslutningssuiter med negativt trykk plasserer eksos-HEPA på den skitne siden
- Tetningsmasse mellom karm og vegg skal være silikon og kontinuerlig sveiset på ren side
- Elektriske forriglinger vanligvis 24 V DC for sikkerhet
- Vogngjennomføringer krever ofte forsterket gulv eller rampe
Validering og kvalifisering
Typiske tester:
- Verifisering av låsefunksjon
- Dørpakningsintegritet
- HEPA-filterinstallasjonslekkasjetest
- Luftstrømhastighet og jevnhet
- Partikkeltelling inne i kammeret med begge dørene lukket
- Gjenopprettingstest
- UV dose kartlegging
- VHP-syklusutvikling og biologisk indikatordød
Rengjøring og vedlikehold
- Daglig: Tørk av innsiden med 70 % IPA eller godkjent desinfeksjonsmiddel
- Ukentlig/månedlig: fjern hyller og rens bak
- Hver 6.–12. måned: HEPA-filterintegritetstest og pakningsinspeksjon
- Skift UV-lamper hver 9 000–12 000 timer
- Smør mekaniske låsetapper sparsomt med matfett
Vanlige feil
- Underdimensjonering av kammeret → gjenstander setter seg fast → personellstyrkedører → låseskader
- Montering av passiv boks mellom to rom med identisk klassifisering → unødvendig flaskehals
- Glemte å spesifisere 316L rustfritt for etsende rengjøringsmidler eller syrehåndteringsområder
- Ingen visningsvindu → brukere åpner begge dørene for å "se" om noe er inne
- Plassering av passboksen i en korridor med mye trafikk → konstant banking og bulker
Velg riktig intern størrelse for gjennomføringsboksen
I virkelige anlegg faller de interne dimensjonene du vil møte oftest i tre praktiske kategorier:
- Liten: 300 × 300 × 300 mm til 450 × 450 × 450 mm Perfekt for sprøyter, små hetteglass, propper, dokumenter eller laboratorieprøver.
- Medium / Standard: 600 × 600 × 600 mm Plasser enkelt sterile brett, verktøysett, IV-poser og små instrumenter uten å sløse med gulvplass.
- Stor / vogntyper: 900 × 900 × 900 mm og større, opptil 1200 × 1200 × 2000 mm eller mer Designet for rullende vogner, 800 × 600 mm eller 1000 × 800 mm, kollisjonsvogner eller til og med små isolatorpaller.
Praktisk regel vi alltid gir til anleggsledere og arkitekter: Legg til minst 150–200 mm ledig plass i alle retninger (bredde, dybde og høyde) rundt den største gjenstanden eller tyngste gjenstanden du forventer å overføre på rutinebasis. Denne ekstra klaringen sikrer:
- Dører lukkes jevnt selv når en operatør plasserer gjenstanden litt utenfor midten
- Luft kan sirkulere skikkelig i enheter med aktiv eller laminær strømning
- Hyller kan fjernes for rengjøring uten å bekjempe belastningen
- Du vil ikke skade tetninger eller ripe opp dyre komponenter
Å følge denne enkle bufferregelen på 150–200 mm eliminerer nesten fullstendig den daglige frustrasjonen (og eventuelle låseskader) som kommer fra et underdimensjonert kammer.
En pass-through-boks er en av de enhetene som er kjedelig til du ikke har en – da blir den den største enkeltforurensningsrisikoen i anlegget ditt. Når det er riktig spesifisert, installert og vedlikeholdt, er det en rimelig, pålitelig og forskriftskompatibel måte å flytte materialer mellom renslighetssoner uten å bryte inneslutningen eller trykkkaskaden.
Enten du designer et nytt renrom, oppgraderer et eksisterende apotek, eller bare prøver å forstå hvorfor det rustfrie skapet i veggen ikke lar deg åpne begge dørene samtidig, vet du nå i hovedsak alt som er verdt å vite om gjennomgangsbokser.
