I de nøye kontrollerte miljøene i rene rom - der en enkelt partikkel eller mikroorganisme kan kompromittere sensitive prosesser - Luftdusj står som en uunnværlig defensiv barriere. Mer enn bare et rom, er det en høyt konstruert dekontamineringslublås designet for å fjerne overflateforurensninger fra personell og materialer før De kommer inn i den sterile kjernen. Fungerer som den årvåken verge ved terskelen, er luftdusjer grunnleggende for å opprettholde de strenge renhetsnivåene som kreves i bransjer som spenner fra halvlederproduksjon til farmasøytisk produksjon og bioteknologiforskning.
Kjerneoppdraget: Forebygging av forurensningsoverføring
Cleanrooms opprettholder spesifikke ISO -klassifiseringer (f.eks. ISO klasse 5, klasse 7) ved å strenge kontrollere luftbårne partikler. Til tross for at personell har på seg spesialiserte rene rom (kanindrakter, hetter, støvler), forblir betydelige potensielle forurensningskilder. De kaster hudceller, hår, fibre og mikroorganismer. Materialer og utstyr som kommer inn i rene rom med overflatepartikler. Luftdusjs kritiske funksjon er å avskjære og fjerne disse forurensningene ved inngangspunktet .
Hvordan det fungerer: en snøstorm av filtrert luft
En luftdusj opererer på et enkelt, men veldig effektivt prinsipp: Høyhastighets-, HEPA- eller ULPA-filtrerte luftstråler . Her er den typiske prosessen:
-
Inngang: Personell eller materialer kommer inn i luftdusjen gjennom en dør. Begge dørene er sammenlåst - Bare en dør kan være åpen om gangen for å forhindre at ufiltrert luft omgår dusjen og kommer inn i rentrommet.
-
Aktivering: Sensorer oppdager tilstedeværelse, og utløser dusjsyklusen. Hørbare eller visuelle signaler indikerer aktivering.
-
Høyhastighetsluftblåsing: Kraftige, strategisk plasserte dyser i veggene og taket (og noen ganger gulv) avgir jetfly av ultra-rengjørende, HEPA/ULPA-filtrert luft med høye hastigheter (typisk 20-25 m/s/4000-5000 ft/min).
-
Surface Scrubbing: Den turbulente lufthastighetsluften løsner fysisk løse partikler (støv, fibre, hudflak) og mikroorganismer som fester seg til overflaten av plagg, hansker, vernebriller og materialer.
-
Fjerning av forurensning: De løsrevne forurensningene blir umiddelbart fanget av inntaksmidlene, vanligvis plassert nær gulvet og trukket inn i luftdusjets filtreringssystem.
-
Filtrering og resirkulering: Forurensede luft passerer gjennom førfillere (for å fange større rusk) og deretter hovedhepa (høyeffektiv partikkelformig luft) eller ULPA (ultra-low penetrasjonsluft) filtre. HEPA -filtre fjerner 99,97% av partiklene ≥0,3 mikron, mens ULPA -filtre fjerner 99,999% av partiklene ≥0,12 mikron. Den rensede luften blir deretter resirkulert tilbake til dysene.
-
Syklus fullføring og avkjørsel: Etter en forhåndsinnstilt syklustid (vanligvis 15-30 sekunder for personell, lengre etter vogner/materialer), stopper Air Jets. En indikator signaliserer at det er trygt å åpne den indre døren til renerommet.
Nøkkelkomponenter i en effektiv luftdusj:
-

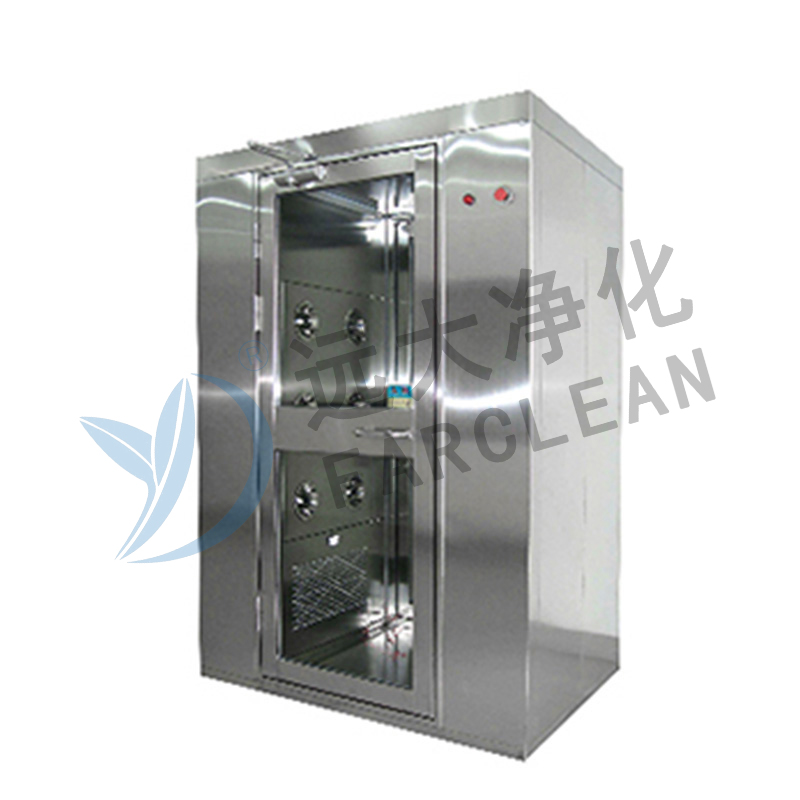

Innkapsling: Konstruert av glatte, ikke-skurte materialer (typisk rustfritt stål 304 eller 316, eller pulverbelagt stål). Sømløs konstruksjon minimerer partikkelfeller.
-
Høy effektivitetsblåser (er): Gi nødvendig luftstrøm med høy volum, høyhastighet. Ofte variabel hastighet for optimalisering.
-
HEPA/ULPA -filtreringssystem: Hjertet til enheten. Multi-trinns filtrering (pre-filter HEPA/ULPA) sikrer luftrenhet. Filterintegritet er avgjørende.
-
Luftdyser: Strategisk posisjonert for optimal dekning og turbulens over hele overflaten av personell/materialer. Justerbare dyser forbedrer effektiviteten.
-
Inntaksgriller: Ligger for effektivt å fange forurenset luft, vanligvis lite på vegger eller på gulvet.
-
Kontrollsystem: Programmerbar logisk kontroller (PLC) eller mikroprosessor Managing:
-
Syklus timing og sekvens
-
Blåserhastighet/luftstrømningskontroll
-
Interlock Logic (Door Safety)
-
Alarmsystemer (filterstopp, dørfeil, lav luftstrøm)
-
Brukergrensesnitt (skjerm, startknapp)
-
-
Sammenlåste dører: Kritisk sikkerhets- og inneslutningsfunksjon. Elektromekaniske eller magnetiske låser forhindrer at begge dørene åpnes samtidig. Automatiske skyvedører er vanlige.
-
Belysning: Forseglet, rene rom-kompatible inventar.
-
Valgfrie funksjoner:
-
Gulvgriller for luftstrøm nedenfra og opp (forbedret rengjøring av materialer).
-
Ioniserende stenger for å nøytralisere statisk ladning (reduserer partikkeladhesjon).
-
Stemmested eller flerspråklige skjermer.
-
Materiale gjennomføringer (mindre luftlåser for verktøy/deler).
-
Datalogging for samsvarsposter.
-
Hvorfor luftdusjer er essensielle: fordeler
-
Betydelig partikkelreduksjon: Kan fjerne 80-95% av overflatepartikler fra personell og materialer.
-
Beskytter integritet i renrom: Forhindrer eksterne forurensninger fra å bryte det kontrollerte miljøet og opprettholde ISO -klassifiseringen.
-
Reduserer risiko for forurensning av produkt: Avgjørende for utbytte hos halvledere og sterilitet i farmasi/bioteknologi.
-
Forlenger HEPA -filterets levetid: Ved å fange bulkforurensning før Det kommer inn i det viktigste renerommet, de primære HEPA -filtrene varer lenger og fungerer mer effektivt.
-
Håndhever kjolningsdisiplin: Fungerer som en fysisk påminnelse og prosedyrepunkt for riktig forurensningskontrollpraksis.
-
Kostnadseffektiv forurensningskontroll: Langt mer effektivt enn å stole utelukkende på Cleanrooms eget lufthåndteringssystem for å fortynne og fjerne forurensninger hentet inn av personell.
Kritiske applikasjoner: Hvor renhet er viktig
-
Semiconductor & Microelectronics Fabrication: Beskytte skiver og chips mot killerpartikler under fotolitografi, etsing og montering (ISO klasse 1-5).
-
Farmasøytisk produksjon: Sikre sterilitet i aseptiske fyllingslinjer, vaksineproduksjon og steril API -håndtering (ISO klasse 5/klasse A).
-
Biotechnology & Life Sciences: Forebygging av forurensning i cellekulturlaboratorier, vevteknikk og genetisk forskning.
-
Produksjon av medisinsk utstyr: Kritisk for steril enhetsmontering og emballasje.
-
Aerospace: Presisjonsoptikk, lasersystemer og satellittmontering der partikler kan svekke ytelsen.
-
Nanoteknologi Forskning og produksjon: Der selv nanoskalapartikler kan forstyrre prosessene.
-
Sykehusisolasjonsrom og laboratorier: Inngangspunkter for inneslutning på høyt nivå (BSL-3/4) eller beskyttelsesmiljøer (f.eks. For immunkompromitterte pasienter).
Designhensyn og seleksjonsfaktorer
Å velge riktig luftdusj krever nøye analyse:
-
Cleanroom Classification: Dikterer den nødvendige filtreringseffektiviteten (HEPA vs. ULPA) og potensielt lufthastighet.
-
Gjennomstrømning: Antall personell/materialer som kommer inn i timen. Bestemmer størrelse (en-person, multi-person, walk-in, pass-through) og syklustidsbehov.
-
Personell kontra materialfokus: Personell dusjer fokuserer på kroppsdekning. Materiale/vogn dusjer trenger gulvdyser og større dimensjoner.
-
Luftmønster og hastighet: Dyseplassering og hastighet må sikre full dekning og effektiv skrubbe. Minimumshastighet typisk 20 m/s (4000 ft/min).
-
Filtrering: Hepa (ISO klasse 5-8) eller ULPA (ISO klasse 1-5)? Filterstørrelse og tilgjengelighet for testing/endring.
-
Konstruksjonsmateriale: Rustfritt stål (304, 316) er å foretrekke for holdbarhet og rensbarhet. Pulverbelagt stål kan være egnet for mindre strenge områder.
-
Kontrollsystem og funksjoner: Nødvendig automatiseringsnivå, alarmer, datalogging, brukergrensesnitt.
-
Interlocks: Pålitelighet og type (mekanisk, magnetisk).
-
Størrelse og layout: Må passe til kjulen/luftlyset og imøtekomme bevegelse.
-
Etterlevelse: Møte relevante standarder (IEST, ISO 14644, GMP).
Vedlikehold: Sikre kontinuerlig ytelse
En luftdusj er bare like god som vedlikeholdet:
-
Vanlig filterutskiftning: Forhåndsfilter (ofte) og HEPA/ULPA-filtre (som per overvåkning av trykkfall eller planlagt erstatning). Filterfeil gjør dusjen ineffektiv.
-
Testing av filterintegritet: Periodisk DOP (spredt oljepartikkel) eller PAO (polyalphaolefin) testing for å verifisere HEPA/ULPA -tetninger og effektivitet.
-
Verifisering av luftstrømshastighet: Sikre dyser oppfyller spesifisert hastighet.
-
Rengjøring: Hyppig innvendig rengjøring av vegger, gulv, griller og dyser med rene romkompatible midler. Selve dusjen i seg selv må ikke bli en kilde til forurensning.
-
Dørlåsekontroller: Regelmessig testing for å sikre sikkerhet og inneslutning.
-
Blåser og motorisk vedlikehold: Per produsentens plan.
Fremtidige trender: Smartere, mer effektive portvakterne
-
Avansert sensorintegrasjon: Partikkel i sanntids tellere inne i dusjen som gir øyeblikkelig tilbakemelding på dekontamineringseffektivitet og utløser alarmer hvis ytelsen synker.
-
Berøringsfri drift og IoT: Bevegelsessensorer, stemmeaktivering, fjernovervåking av ytelsesparametere (luftstrøm, filterstatus), prediktive vedlikeholdsvarsler.
-
Energieffektivitet: Optimalisert blåsekontroll (VFD-er), forbedret aerodynamikk og lavt lekkasjdesign som reduserer driftskostnadene.
-
Forbedrede materialer: Antimikrobielle belegg på interiøroverflater, enda mer holdbare og rensbare materialer.
-
Integrasjon med tilgangskontroll: Kobling av dusjsyklus fullføring til tilgang til renromsdør for håndhevet etterlevelse.
-
Avansert luftstrømmodellering: Computational Fluid Dynamics (CFD) som brukes til å optimalisere dyseplassering og luftstrømningsmønstre for maksimal partikkelfjerning.
Den ikke-omsettelige luftlåsen
Cleanroom Air Shower er ikke en luksus; Det er en grunnleggende ingeniørkontroll som er viktig for å oppnå og opprettholde kritiske nivåer av renslighet. Ved å fjerne overflateforurensninger aggressivt på inngangspunktet, fungerer det som den viktige første forsvarslinjen, og beskytter milliarder av dollar verdt produkt, sensitiv forskning og menneskers helse. Effektiviteten henger sammen med riktig design tilpasset Cleanroom -klassen, grundig installasjon og urokkelig forpliktelse til vedlikehold og filterintegritet. Etter hvert som Cleanroom Technologies fremskritt og forurensningskontrollstandarder blir stadig strengere, vil luftdusjen fortsette å utvikle seg som en smartere, mer effektiv og uunnværlig inngangsport til de uberørte miljøene som driver moderne teknologisk og vitenskapelig fremgang. Å investere i en godt designet og strengt vedlikeholdt luftdusj er en investering i integriteten og suksessen til selve renerommet.
