Hva betyr "Klasse 1000" egentlig?
Et renrom i klasse 1000 er et nøyaktig definert miljø, ikke en markedsføringsetikett. Under den gamle amerikanske FED STD 209E-skalaen tillater et rom i klasse 1000 ikke mer enn 1000 luftbårne partikler på 0,5 mikron eller større per kubikkfot luft. Under dagens ISO 14644-1-system er det samme rommet klassifisert som ISO 6, med maksimalt 35 200 partikler per kubikkmeter ved 0,5 mikron.
Dette tallet definerer nesten alt nedstrøms: hvor mye HEPA-filtrering du trenger, hvor mange luftskifter per time systemet må levere, hvor tett konvolutten må forsegles, og hvor strenge prosedyrene for kappe og materialoverføring skal være. Kort fortalt er klasse 1000 et ytelsesmål som hele renromssystemet må oppfylle i hvile og i drift.
Federal Standard 209E og ISO 6-ekvivalens
Hvis du gjennomgår eldre tegninger eller spesifikasjoner, kan du se "klasse 1000" skrevet uten ISO-referanse. Den sikre konverteringen er å behandle klasse 1000 som ISO 6. En vanlig feil er å anta at klasse 1000 er mellom klasse 100 og klasse 10000 og derfor nær ISO 7; faktisk er ISO 6 ett trinn renere enn ISO 7, og det krever en mer krevende luftskiftehastighet og filtreringsdesign.
| Partikkelstørrelse | Maksimalt antall partikler per kubikkmeter | Ca. per kubikkfot |
|---|---|---|
| 0,5 mikron eller større | 35 200 | 1000 |
| 1,0 mikron eller større | 8.320 | 236 |
| 5,0 mikron eller større | 293 | 8 |
Klasse 1000 vs. Klasse 10000 og ISO 7
Et rom i klasse 10000, eller ISO 7, tillater ti ganger flere partikler per kubikkfot ved samme størrelsesterskel. I praksis brukes et ISO 6-rom når produktet er følsomt nok til at selv et lite antall 0,5 mikron partikler kan forårsake en defekt eller samsvarsproblem. Å flytte fra ISO 7 til ISO 6 betyr vanligvis mer lufthåndteringskapasitet, flere HEPA-filtre og mer oppmerksomhet på trykkkaskader og dørforsegling.
Der et klasse 1000 / ISO 6 renrom er det riktige valget
Klasse 1000 er ikke riktig klassifisering for hvert produkt. Det er vanligvis spesifisert for presisjonselektronikk, fotonikk, enkelte monteringstrinn for medisinsk utstyr, farmasøytisk sekundæremballasje og visse kosmetikk- eller matvarelinjer der renhetsbevaring er viktig. Den røde tråden er et produkt som tåler noen partikler, men som ikke tåler partikkelbelastningen fra en vanlig fabrikk eller laboratorium.
Presisjonselektronikk og optikk
I elektroniske back-end-prosesser, optiske komponenter og sensorproduksjon kan en 0,5 mikron partikkel lande på en wafer, kontakt eller linseoverflate og forårsake elektrisk feil eller optisk forvrengning. Et ISO 6-rom skaper en beskyttet sone rundt disse trinnene uten å kreve kostnadene og kompleksiteten til et full klasse 100 / ISO 5 laminær flyt renrom. Av denne grunn bruker mange elektronikklinjer ISO 6 for prosessområdet og ISO 7 eller 8 for det omkringliggende rommet. Du kan se gjennom typiske oppsett og partisjonsvalg i vår renromsdesignveiledning for elektronikkindustrien .
Farmasøytiske og biofarmasøytiske støtteområder
Primær aseptisk fylling krever vanligvis et klasse 100 / ISO 5-miljø, men mye av arbeidet rundt det kjører på ISO 6. Dette inkluderer sekundæremballasje, bufferpreparering, komponentinndeling og visse fyllingslinjer der produktet er avsluttet sterilisert. Innen legemidler skal klasse 1000-rommet også overholde GMP-forventninger til dokumentasjon, renhold og materialflyt. Vår biofarmasøytiske renromsløsninger dekke den typiske utformingen og komponentstrategien for disse sonene.
Designparametre som skiller et fungerende ISO 6-rom fra et vakkert rom
Antall partikler i rommet er resultatet av hele systemet, ikke et eneste filter eller dør. For å nå klasse 1000-grensen må du koordinere luftskift, trykksetting, konvoluttforsegling, personelldisiplin og materialoverføring.
Luftendringer, filtrering og trykk
Et ISO 6-rom krever vanligvis en høy luftskiftehastighet for å fortynne og fjerne partikler generert inne i rommet. Avhengig av prosessvarmebelastningen og layout, vil du ofte se utformede luftskiftehastigheter på 50 til 80 per time, med HEPA-filtre montert i taket og lav vegg- eller takretur som opprettholder jevn luftstrøm. Ved denne luftskiftehastigheten krever HEPA-filtrene nok kanaltrykk og filterareal for å unngå overdreven støy og energibruk; for et lite rom kan en takvifte-filterenhet være nok, mens større rom trenger en sentral AHU med terminal HEPA-filtre. Rommet bør også holdes på et positivt trykk i forhold til mindre rene tilstøtende rom, vanligvis rundt 10 til 15 pascal, for å forhindre at ubehandlet luft kommer inn.
Konvolutt og dørforsegling
De svakeste punktene i ethvert renrom er stedene der mennesker og materialer passerer gjennom. En standard kommersiell dør lekker forurenset luft gjennom hullene mellom bladet og karmen. For ISO 6 trenger du en flush maskinlaget renromsdør i stål med kontinuerlige pakninger, en automatisk bunntetning, og glatte overflater som er enkle å tørke av. Denne typen dør er en vanlig spesifikasjon for ISO 6- og ISO 7-rom, og ytelsen til hengsel, lås og tetning bør verifiseres på stedet med en røyktest eller partikkeltest før aksept.
Maskinlaget stål Clean Room Door-Farclean Maskinlaget stål Clean Room Door-Farclean Se produkt → Personal- og materialflyt
Folk frigjør millioner av partikler fra hud, klær og bevegelser, selv når de er kledd. En luftdusj ved inngangen til ISO 6-sonen fjerner løst festede partikler fra plaggene før medarbeideren går inn i rommet. A rustfritt stål personell luftdusj med låste dører er en praktisk første barriere for en klasse 1000 linje. Hvis budsjettet eller plassen er begrenset, kan veldesignede kappe- og luftsluserom tjene en lignende rolle, men for de fleste farma- og elektronikkprosjekter er luftdusjen det tryggere valget.

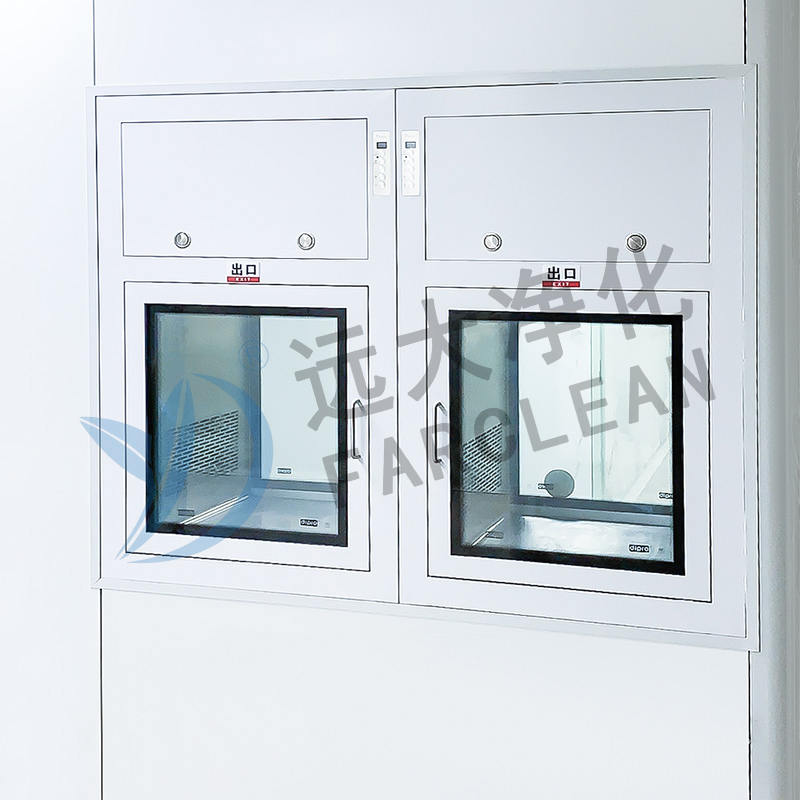

Alle rustfritt stål Air Shower Room-Farclean Alle rustfritt stål Air Shower Room Se produkt → Materialer fører også inn partikler. En gjennomgangsboks med låste dører hindrer trykkkaskaden i å kollapse og lar deg tørke ned eller rense gjenstanden før den kommer inn i renrommet. A selvrensende gjennomføringsboks med HEPA eller UV-behandling tilfører et nytt kontrolllag der renslighet av produktet eller emballasjen er viktig.
Selvrensende gjennomføringsbokser | Farclean Leverandør, Produsent Farclean leverer selvrensende gjennomføringsbokser til farmasøytiske, laboratorie- og elektronikkrenrom, som forbedrer hygiene, effektivitet... Se produkt → Bygge eller ettermontere et klasse 1000-rom: trinn og fallgruver
Enten du bygger et nytt renrom eller oppgraderer et eksisterende industriområde, bør prosessen følge en logisk sekvens: definer prosessflyten, sett klassifiseringsmålet, velg konvolutt og utstyr, og verifiser deretter det ferdige rommet.
Planlegging og layout
Start med selve prosessen, ikke med et måltall. Tegn veier for mennesker, materialer, ferdigvarer og avfall. Plasser den mest følsomme operasjonen i den reneste sonen, med en kontrollert korridor og luftsluser rundt. En vanlig feil er å designe et vakkert ISO 6-rom, men å plassere materialinngangsdøren ved siden av en gaffeltruckbane, noe som gjør hele klassifiseringen vanskelig å forsvare under validering.
Installasjon og validering
Når du har valgt veggpaneler, dører, vinduer og luftbehandlere, avgjør installasjonskvaliteten om rommet oppfyller ISO 6. Alle panelskjøter, takgjennomføringer og dørpakninger bør kontrolleres for lekkasjer. Etter installasjonen må du måle partikkeltall, trykkforskjeller, luftstrømhastighet og gjenopprettingstid både i hvile- og driftstilstand. Dette trinnet er dekket i detalj i vår GMP modulær renrom installasjon og valideringsveiledning .
Arbeide med en erfaren leverandør
En produsent som produserer dører, vinduer, paneler, luftdusjer og gjennomgangsbokser under ett tak kan forenkle innkjøp og unngå kompatibilitetsproblemer mellom komponenter. Siden 2002 har fabrikken vår i Suzhou levert renromskomponenter og nøkkelferdige installasjoner for farmasøytiske, elektronikk-, mat- og akademiske prosjekter. Denne erfaringen er viktig når du trenger et sammenhengende design, konsistent forsegling og et valideringsresultat som holder stand i en revisjon.
Kostnadsforventninger og innkjøpsfeil
Kostnaden for et ISO 6-renrom er ikke bare den synlige maskinvaren. Luftbehandlingsenheter, kanaler, kontroller og validering er vanligvis de største linjeelementene, og de skaleres med luftskiftehastigheten. Et klasse 1000-rom vil koste mer å bygge og drifte enn et ISO 7-rom fordi det flytter mer luft og trenger flere filtre.
Hvor gjemmer kostnadene seg
Vær forberedt på skjulte kostnader i luftbalansering, testing og sertifisering. Hvis rommet ettermonteres inne i en eksisterende bygning, kan gulvets flathet, takhøyden og HVAC-plassen begrense designet. En modulær tilnærming som bruker prefabrikkerte paneler og komponenter kan redusere installasjonstiden og unngå kostbar spesialproduksjon på arbeidsstedet. Driftskostnaden inkluderer også filterbytte, energi til luftbehandlingssystemet og løpende partikkelovervåking.
Spesifikasjoner som betyr noe
Når du sammenligner tilbud, sjekk materialtykkelse, overflatefinish, pakningsmateriale og maskinvarekvalitet, ikke bare totalprisen. En billigere dør kan ha det samme ytre utseendet, men mislykkes i en forseglingstest eller partikkeltelling. Be om referanseinstallasjoner der samme dør eller gjennomføringsboks har blitt brukt i et ISO 6-rom; nettstedsbilder og testrapporter er nyttige bevis på faktisk ytelse. Bekreft også at leverandøren kan dokumentere den komplette konvoluttens ytelse og gi en tydelig installasjonstegning, fordi en renromsklassifisering er et systemresultat, ikke et komponentsertifikat.
Bunnlinjen for et klasse 1000 / ISO 6 renrom
Et renrom i klasse 1000 er et veldefinert ISO 6-kontrollert miljø med klart spesifiserte partikkelgrenser. Å få det riktig krever koordinering mellom luftskift, filtrering, trykksetting, konvoluttforsegling, personellprosedyrer og materialoverføring. Den gode nyheten er at disse variablene er forutsigbare og testbare. Med riktig layout og kvalitetskomponenter kan et ISO 6-rom levere stabil partikkelkontroll i årevis.
Hvis du evaluerer et renromsprosjekt, start med å skrive ned klassifiseringsmålet, prosessflyten og akseptkriteriene. Sammenlign deretter leverandører på deres evne til å levere og støtte hele systemet, ikke bare én produktkategori. Den tilnærmingen vil redde deg fra den dyreste feilen av alle: å bygge et rom som ser rent ut, men som ikke kan bestå partikkeltesten.
